Descrizione

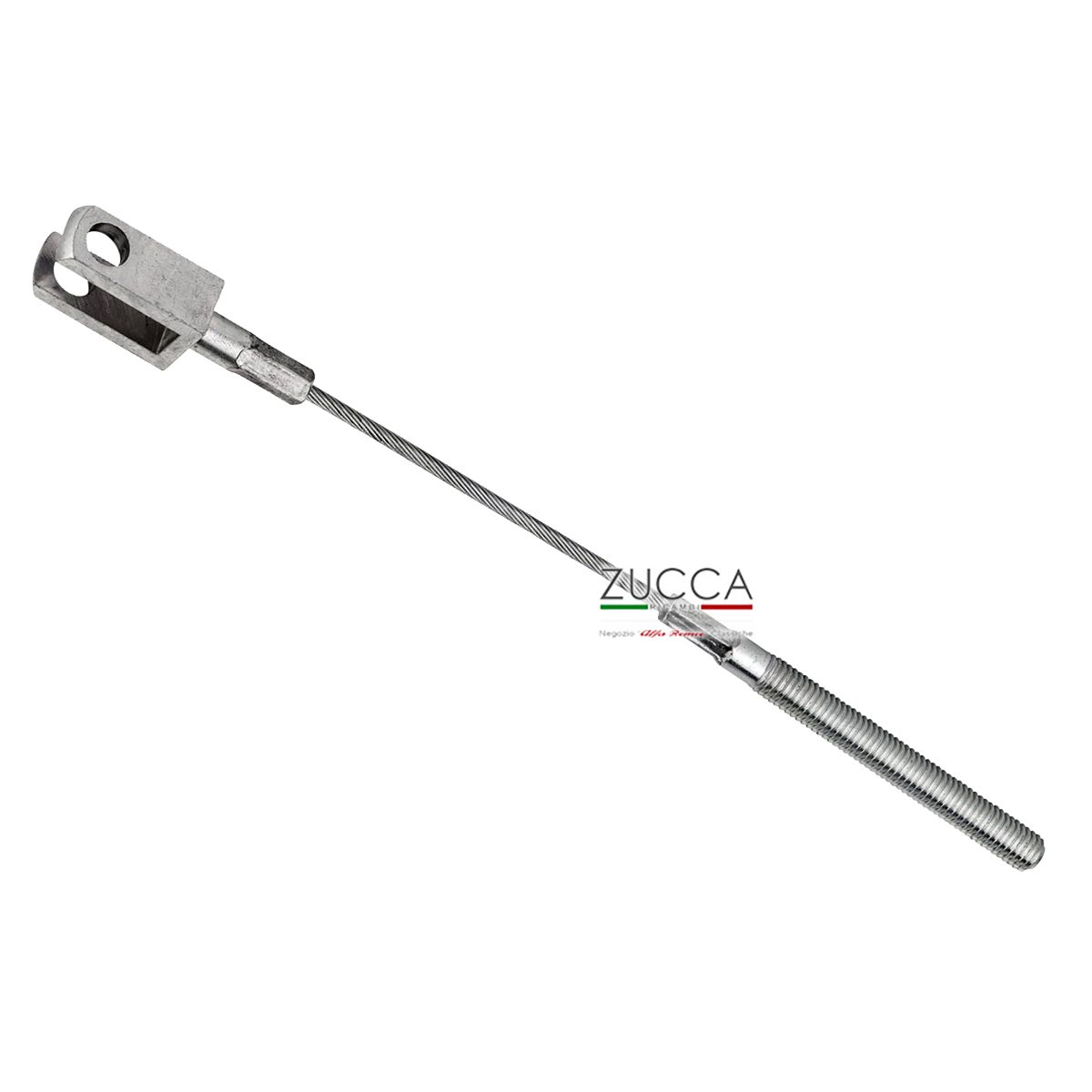

Cavo Disinnesto Frizione “Azionamento Meccanico”
Alfa Romeo Serie: 750 / 101 / 105
CORSA A VUOTO PEDALE
La frizione è del tipo monodisco a secco.Il trascinamento è assicurato da 9 molle ad elica cilindrica.Il pedale della frizione deve normalmente compiere una Corsa a vuoto di circa 23 mm.prima che abbia inizio l’effettivo disinnesto.In queste condizioni, la distanza fra l’anello di spinta e l’anello di disinnesto è di mm 2,
REGISTRAZIONE CORSA PEDALE
Quando, a causa dell’usura delle guarnizioni del disco condotto,la corsa a vuoto del pedale è’ ridotta a circa 10-12- mm,occorre riportarla al limite prescritto, agendo sul tirante di regolazione.Detta operazione si effettua agendo opportunamente sul registro R sino ad ottenere la corsa prescritta.Dopo la registrazione, bloccare accuratamente il dado di registro col suo controdado.Qualora, pur operando come sopra specificato,non sia possibile riportare la corsa a vuoto del pedale al valore di circa mm 23e se non esistono anomalie o danneggiamenti della tiranteria di comando,significa che le guarnizione del disco condotto sono eccessivamente usurate,è pertanto necessario rivolgersi ad una officina autorizzataper la sostituzione delle guarnizioni o del disco del condotto
